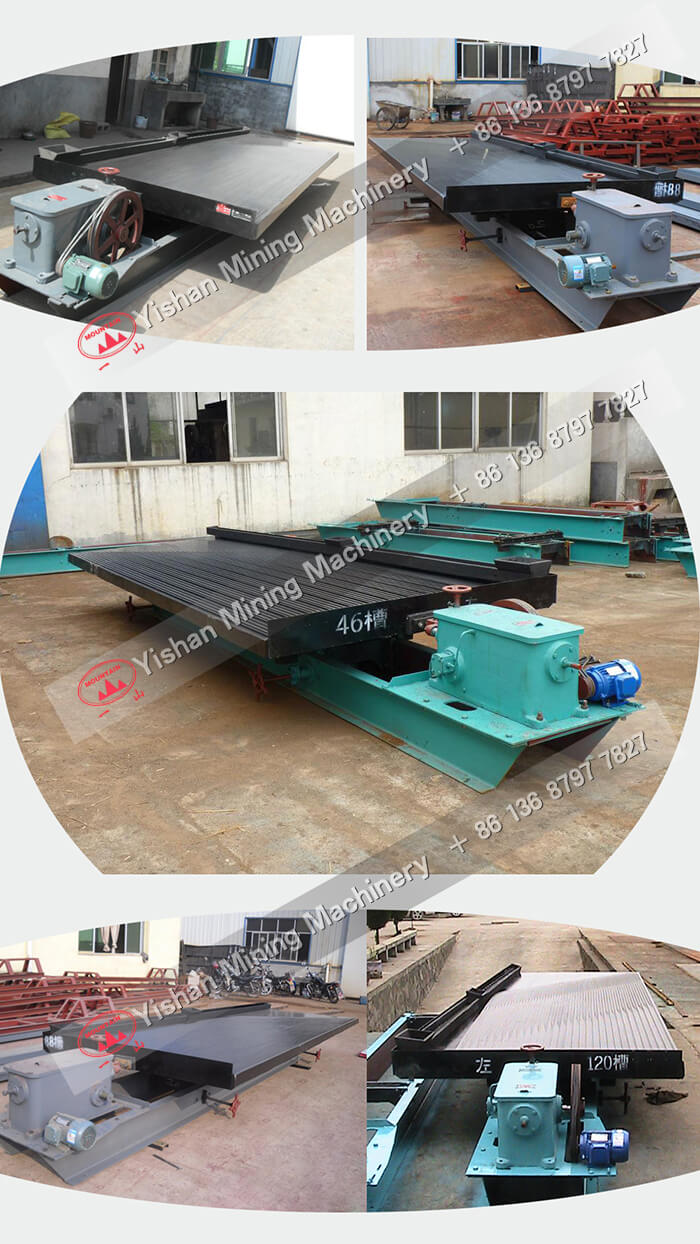

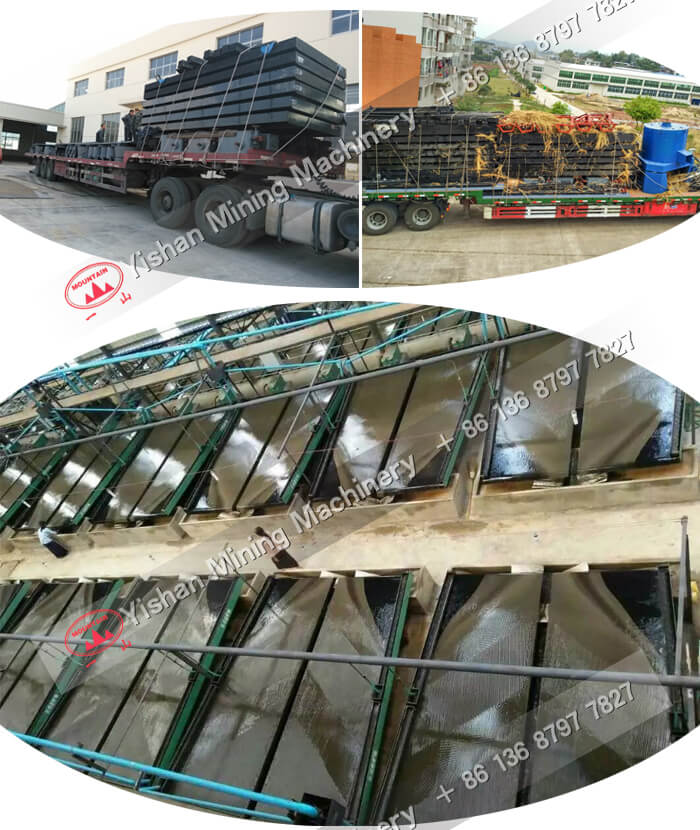

小槽鋼選礦搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時， 小槽鋼選礦搖床的有效回收粒度范圍為2-0.22毫米。

　　 小槽鋼選礦搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。搖床所用耐磨材料的莫氏硬度是9，盡次于莫氏硬度10的鉆石。

　　 小槽鋼選礦搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出最終精礦和最終尾礦。

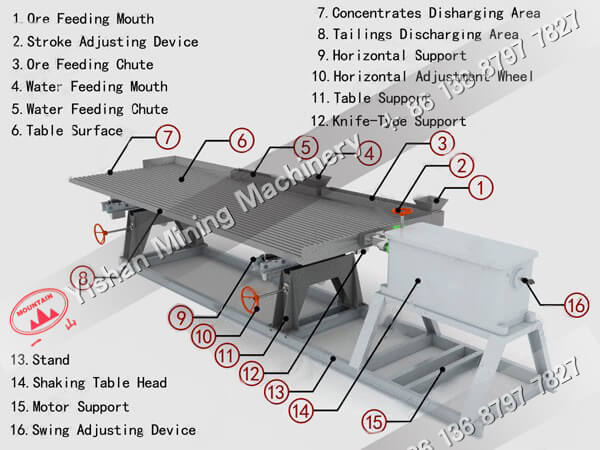

      選礦搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

　　床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

      床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。
　　床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高。縱向坡度的大小借支撐機構上的螺栓調節。

     床面用搖動支撐支承在調坡機構上。搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動。搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。

小槽鋼選礦搖床應用范圍：    　 小槽鋼選礦搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，小槽鋼搖床的有效回收粒度范圍為2-0.22毫米。   小槽鋼選礦搖床規格及技術參數： 名 稱  單 位  粗礦床面  細砂床面  礦泥床面  床面尺寸  長度  mm  4450 4450 4450 傳動端寬  mm  1855 1855 1855 精礦端寬  mm  1550 1550 1550 最大給礦粒度  mm  2 0.5 0.15 給礦量  t/d  30-60  10.0-20 15-25  給礦濃度  %  25-30  20-25  15-25  行程  mm  16-22  11.0-16 8.0-16 頻率  f  45-48  18-53  50-57  床面清洗水量  t/d  80-150  30-60  10.0-17 床面橫向坡度  度  2°30-4°30  1°30-3°30  1°-2°  床面縱向坡度  度  1.4 0.92 -----  床面尖夾角  度  32°-42°  40°  42°  選礦面積  立方米  7.6 7.6 7.6 床面長度比    2.6 2.6 2.6 床面斷面形狀    矩形  鋸齒型  三角形  電機功率  KW  1.1 1.1 1.1 傳動機構    偏心連桿機構  　 主要配件表 編號 名稱 規格 件數 備注 1 曲軸油封 ￠74×￠48×12 1 外購 2 往復桿油封 ￠60×￠36×12 2 外購 3 滾錐軸承 7310# 2 外購 4 三角皮帶 A型2025 2 外購 主要易損件表 編號 圖號 名稱 件數 備注 1 K533.1.00-9 肘板 2   2 K533.1.00-7 搖桿 1   3 K533.1.00-8 搖桿上蓋 1   4 K533.1.00-9 搖桿下蓋 1   5 K533.1.00-10 后肘板座 1   6 K533.1.00-27 調節肘板座 1   7 K533.1.00-19 曲軸 1   8 K533.1.00-14 后軸軸承座 1   9 K533.1.00-23 往復桿 1   10 K533.1.00-24 往復銅桿套 1   11 K533.1.00-12 搖動撐板 4   12 K533.1.00-14 搖動下座 4
